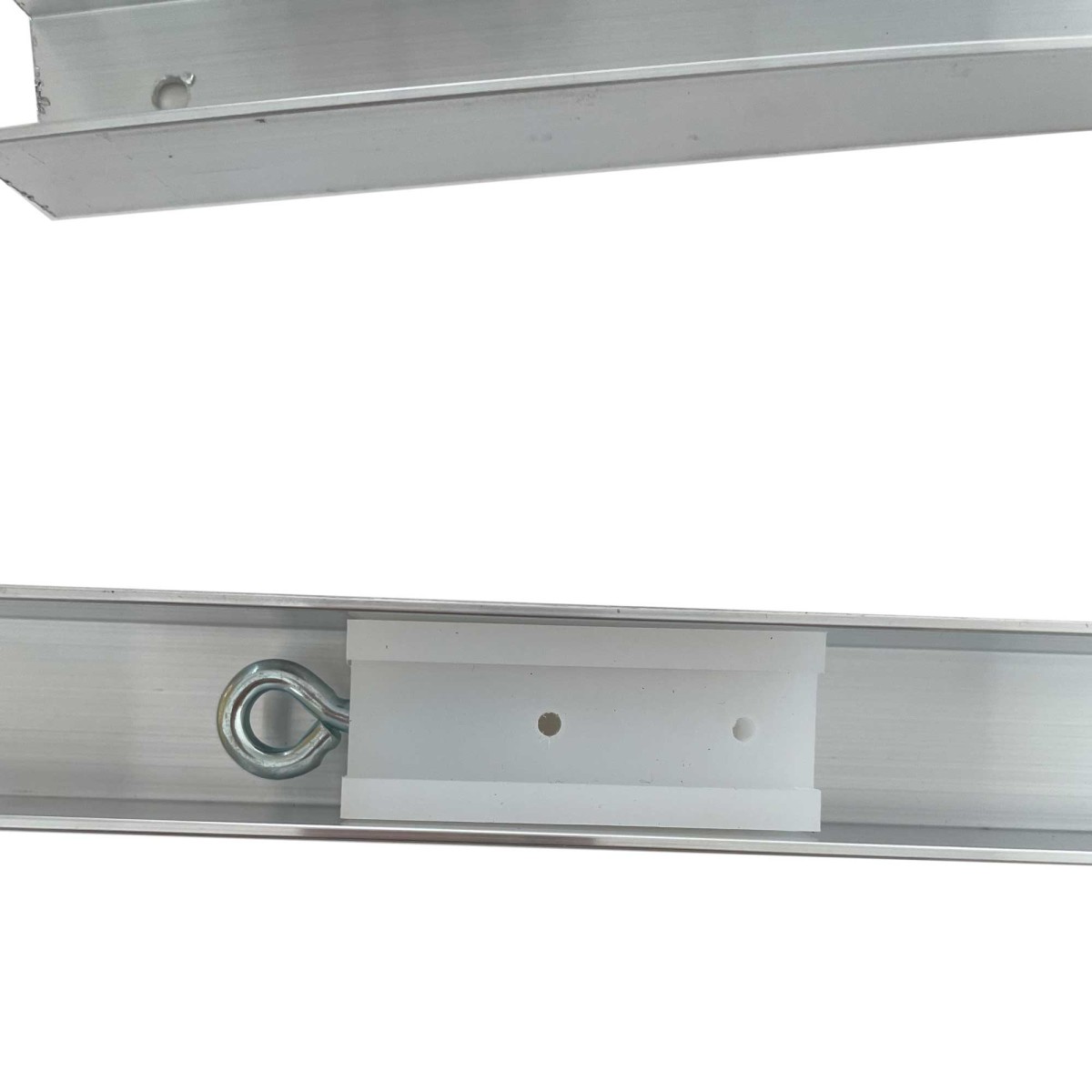

Schuifgeleiding enkel, ijzer 750MM

Bepalen van het juiste raamgewicht

Bepaal het raamgewicht in 3 stappen

Voor een nauwkeurige keuze van schuifraamveren is het belangrijk om het exacte gewicht van je raam te weten. Voer deze meting uit nadat het juiste glas is gemonteerd, gebruikmakend van een normale personenweegschaal die in kilogram weegt, niet in lbs.

1. Verwijder de beleglatten en haal het raam uit het kozijn

2. Zet het raam op een personen weegschaal en lees af

3. Plaats het raam terug in het kozijn

De te bestellen set veren komt overeen met het gewicht van het raam. Als je bijvoorbeeld een set van 32-34 kg selecteert, betekent dit dat het raam een gewicht heeft tussen 32 en 34 kg. Twijfel je tussen twee gewichtsklassen, ga dan voor de lagere variant.

Schuifhoogte bepalen

Kies de juiste lengte van je raamveer

We bieden balansveren aan in lengtes van 600 mm en 800 mm, wat de maximale schuifhoogte aangeeft. De werkelijke schuifhoogte van het raam is afhankelijk van de volgende factoren:

1. Hoogte bovenlicht (A)

   - De gewenste schuifhoogte kan niet groter zijn dan de hoogte van het bovenlicht (A).
   - Voor het klassieke systeem meet je de hoogte tot ongeveer 2 tot 3 cm onder het katrolwiel.

2. Lengte gewichtskast (B)

   Bij het Basic systeem hoef je hier geen rekening mee te houden. Voor het Klassieke
   systeem is het belangrijk om de hoogte van de oude gewichtskast (B) te kennen.

Voorbeeld

Bijvoorbeeld voor een veer van 600 mm en een gewenste schuifhoogte van 500 mm,
heb je een minimale gewichtskasthoogte van 1350 mm onder de katrol nodig (600 +
500 + 250 mm, waar 250 mm een vaste waarde is voor het systeem).
