Montagehandleiding Schuifraamveren Basic

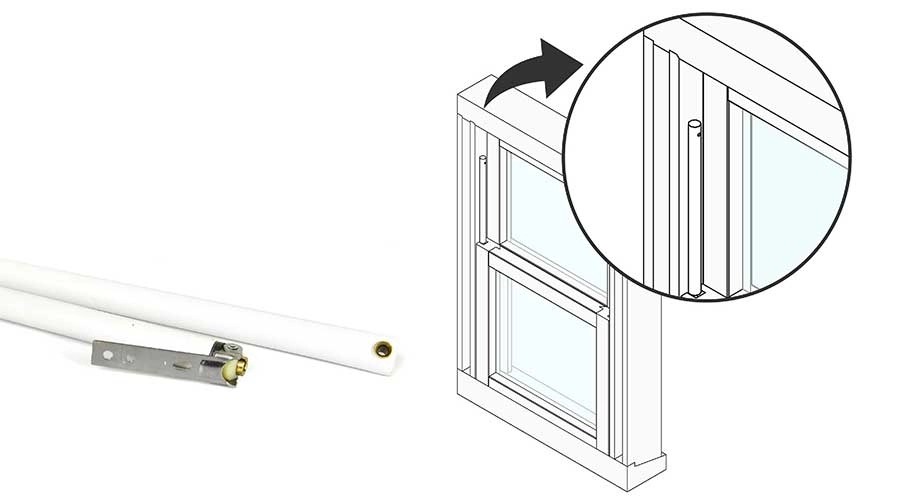

Het Basic schuifraamveersysteem wordt geïntegreerd in het bewegende raam. De veren worden geplaatst in een groef aan de zijkant van het schuifraam. Soms moet deze groef eerst worden gefreesd. Tijdens het sluiten van het raam schuiven de veren uit. Omdat de veren aan de zijkant gemonteerd worden, blijven ze na installatie altijd zichtbaar. Vaak kiest men ervoor de veren mee te schilderen in de kleur van het kozijn, zodat ze minder opvallen.
Stap 1: Groef frezen
De benodigde groef hangt af van het gewicht van het schuifraam en van het type schuifraamveer.
Groefbreedte:
- Voor ramen tot en met 23–25 kg → groef van 20 mm (veerdiameter 18 mm)
- Voor ramen vanaf 25–27 kg en zwaarder → groef van 22 mm (veerdiameter 20 mm)
Groeflengte:
De lengte van de groef wordt bepaald door de gewenste schuifhoogte, de lengte van de veer en het schuivende raam.
- Voor een veer van 600 mm → groeflengte max. 750 mm
- Voor een veer van 800 mm → groeflengte max. 950 mm
👉 Frees de groef altijd aan beide kanten van het raam even ver, dit hoeft niet helemaal naar beneden.
Stap 2: Schuifraamveren bevestigen
Wanneer de groef is gemaakt, kun je de veren eenvoudig plaatsen.
• Elke raamveer heeft een onderkant (verzegeld) en een bovenkant. Open de verzegeling om de veer te kunnen installeren.
• Plaats de onderkant met de metalen lip plat tegen het schuivende raam.
• Laat de bovenkant ca. 5 cm boven het schuifraam uitsteken, zodat de veer straks stevig in het kozijn kan worden vastgezet.
• Monteer altijd aan beide zijden van het raam een veer.
Stap 3: Schuifhoogte instellen
Plaats het raam terug in het kozijn en breng het op de gewenste schuifhoogte. Ondersteun het raam tijdelijk (bijvoorbeeld met een stevig stuk hout of een stapel boeken), zodat het niet naar beneden kan vallen.
Let op: de maximale schuifhoogte is altijd iets kleiner dan de lengte van de veer.
• Veer van 600 mm → max. schuifhoogte 580 mm
• Veer van 800 mm → max. schuifhoogte 780 mm
Stap 4: Raamveren vastschroeven
Nadat het raam goed gepositioneerd is, zet je de veren vast in het kozijn.
• De bovenkant van de veer heeft een messing cilinder. Gebruik een 4x60 of 4x70 houtschroef om deze in het kozijn te bevestigen.
• Draai de schroef voorzichtig aan: messing is een zacht metaal en kan scheuren als er te hard of te diep wordt geschroefd.
• Herhaal dit voor beide zijden van het raam.
Stap 5: Installatie afronden
Het raam zit nu stevig in het kozijn. Test de werking door het raam te openen en te sluiten.
Wanneer alles soepel loopt, kun je de beleglatten weer terugplaatsen.
🎉 Gefeliciteerd! Je schuifraam is succesvol gemonteerd en klaar voor gebruik.
