Bepalen van de schuifhoogte

Bepalen van de juiste schuifhoogte voor schuifraamveren

Voordat je schuifraamveren bestelt, is het belangrijk om de juiste schuifhoogte vast te stellen. Wij bieden balansveren aan in lengtes van 600 mm en 800 mm. De lengte van de veer bepaalt de maximale schuifhoogte, maar er zijn meer factoren die je mee moet nemen in je keuze, zoals:

1. Wat is de hoogte van het bovenlicht (zie A)?
2. Op welke verdieping bevindt zich het schuifraam?
3. Wat is de gewenste schuifhoogte?
4. Wat is de lengte van de gewichtskast (zie B)?


Hieronder leggen we deze factoren verder uit.

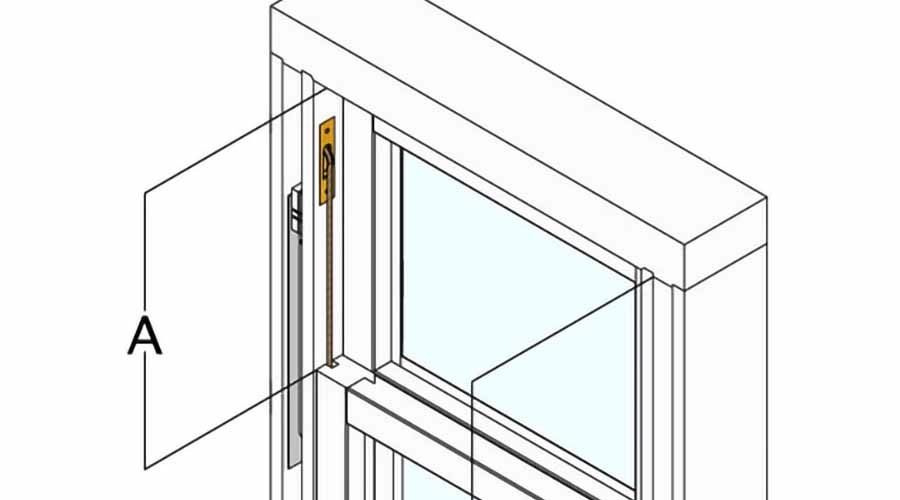

1. Hoogte van het bovenlicht (zie A):

Het raam boven het schuivende raam noemen we het bovenlicht. De schuifhoogte kan nooit groter zijn dan de hoogte van dit bovenlicht. Op de tekening is dit aangegeven met de letter A. Let op: een schuifraam kan niet voorbij de katrol schuiven. Bij het klassieke systeem meet je daarom tot ongeveer 2 à 3 cm onder het katrolwiel.

2. Verdieping van het schuifraam:

Volgens het Bouwbesluit moeten schuiframen vanaf de eerste verdieping worden voorzien van valbeveiliging als ze meer dan 40 cm open kunnen. Het is dus niet altijd wenselijk om voor de langste veren te kiezen.

3. Gewenste schuifhoogte:

Dat een balansveer 600 mm of 800 mm lang is, betekent niet dat je het raam altijd zover wilt schuiven. Beide veren zijn instelbaar op elke hoogte kleiner dan hun lengte.

• De 600 mm raamveer is geschikt voor schuifhoogtes van 10 mm tot 580 mm.
• De 800 mm raamveer is geschikt voor schuifhoogtes van 10 mm tot 780 mm.

4. Lengte van de gewichtskast (zie B):

Bij het Basic systeem hoef je hier geen rekening mee te houden. Kies je echter voor het Klassieke systeem, dan is de hoogte van de oude gewichtskast wél van belang. Op de tekening is dit aangegeven met de letter B.

Een voorbeeld: wil je met een 600 mm veer een schuifhoogte van 500 mm bereiken, dan heb je een minimale gewichtskasthoogte nodig van:

600 + 500 + 250 mm = 1350 mm onder het katrol.

De 250 mm is een vaste waarde die nodig is om het systeem goed te kunnen monteren.

Zo bepaal je stap voor stap welke schuifhoogte en welke veer het beste past bij jouw schuifraam.
